科氏力質量流量計的安裝要求
發布時間：2021-08-12 08:16:59
科氏力質量流量計具有優良的性能，測量參數多，測量精度準，測量結果不受流體介質的物性影響，是一種智能化程度非常高的自動化儀表，是世界上先進的流體介質流量測量儀表之一。
1、水平安裝要求

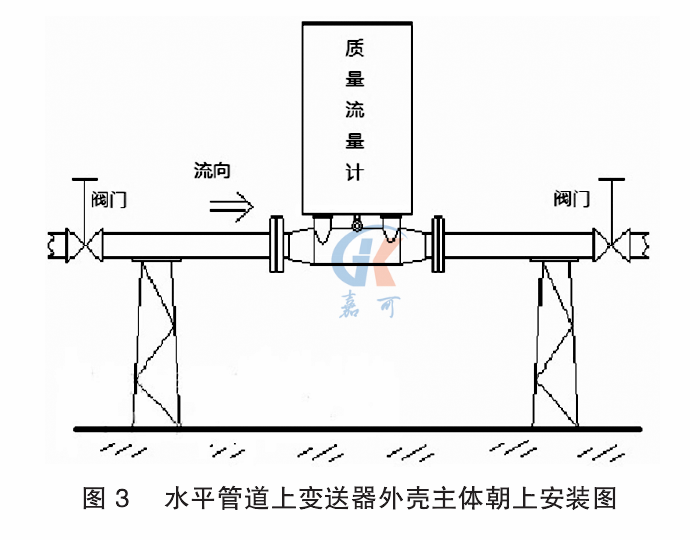

科氏力質量流量計正確的安裝方式要根據石油化工生產裝置工藝管道內流體介質的特性進行選擇，避免工藝管道流經介質中的固體顆?；驓馀菰趶澢臏y量管中聚集，因此，要根據流體介質情況采用變送器的外殼豎直向上安裝或豎直向下安裝。當測量液體時，變送器外殼主體朝下，如圖 2 水平管道上變送器外殼主體朝下安裝圖所示；當測量含有固體的漿液時，變送器外殼主體朝上，如圖 3 水平管道上變送器外殼主體朝上安裝圖所示。但是，科氏力質量流量計的傳感器不能直接懸空安裝在工藝管道上，在質量流量計兩端要使用支架進行固定，以避免該儀表設備在連接處產生過大的應力，造成科氏力質量流量計設備本體開裂損壞。
2、垂直安裝要求

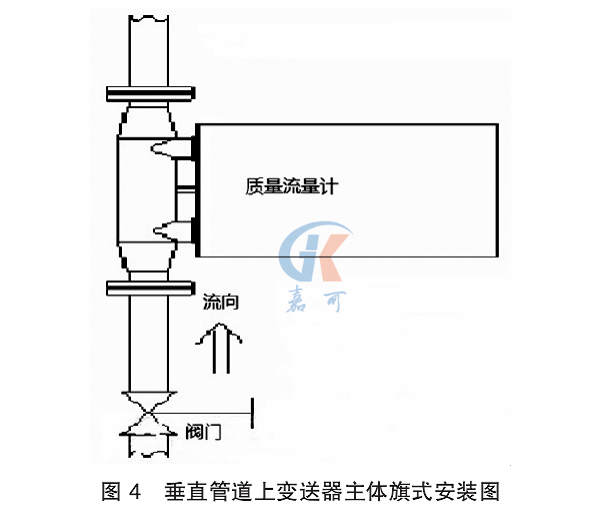

在石油化工生產裝置中，在某些位置，由于工藝管道的分布要求，安裝方式要采用豎直旗式安裝，如圖 4 垂直管道上變送器主體旗式安裝圖所示。采用豎直旗式安裝方式要保證工藝管道中的流體介質要自下而上流過科氏力質量流量計，這樣可以使流體介質中夾帶的固體顆粒下沉，其中含有的氣體經測量管上升，避免發生堵塞故障，這種豎直旗式安裝方式可以使測量管內流體介質全部排空，使科氏力質量流量計在測量過程中不受固體結垢的影響。
